Модернизация зубодолбежного станка Shiess Froriep RS35/500S

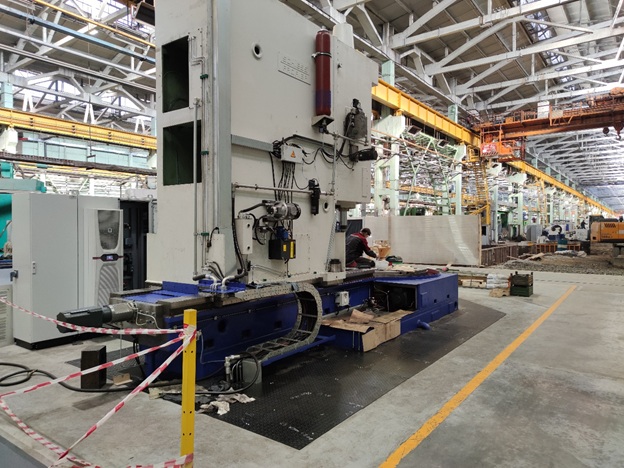

Зубодолбежный станок Shiess Froriep RS35/500S. Размер планшайбы - 2000 мм.

Заказчик: ПАО "Уралмашзавод" г. Екатеринбург.

Задача: капитальный ремонт механики, изменение кинематики, отказ от "Гитары" и применение для связки осей при обработке зуба "Электронного редуктора", установка ЧПУ Sinumerik 840D sl. Разработка специального HMI для удобства работы без использования G-кодов. Разработка и изготовление новой гидростанции и гидросистем. Применение гидравлического пропорционального сервоклапана для управления долбяком с помощью модуля HLA и прямой линейной измерительной системы перемещений. До модернизации была установлена система ЧПУ Sinumerik 1980-x годов без возможности "скачивания" из неё PLC-программы.

Зона ответственности и выполненные работы ООО Гид Модерн:

Составление спецификации комплектующих

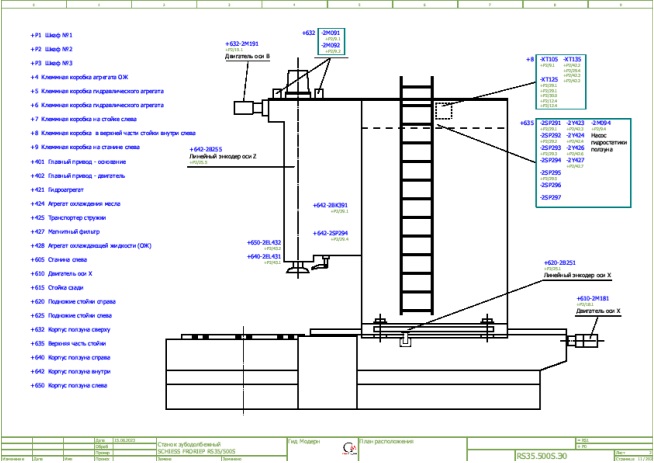

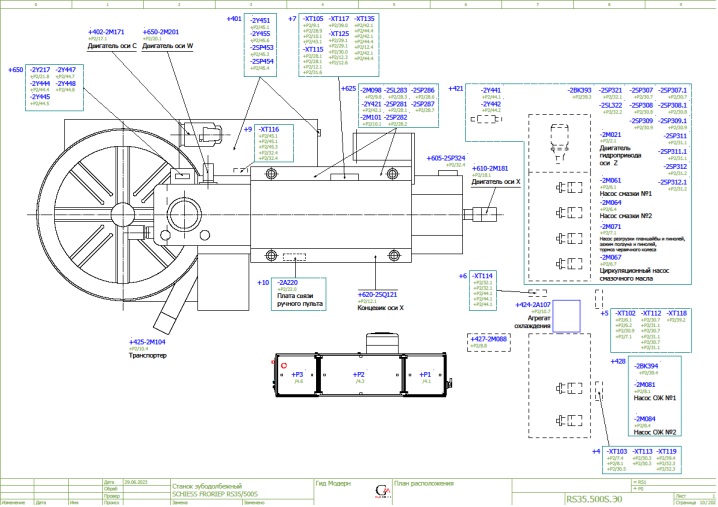

Проектирование электрической и монтажной схем, кабельного плана;

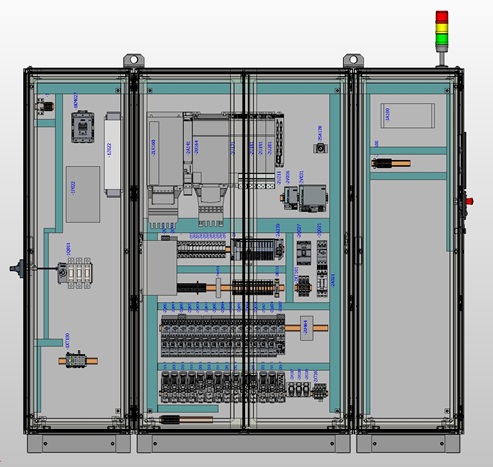

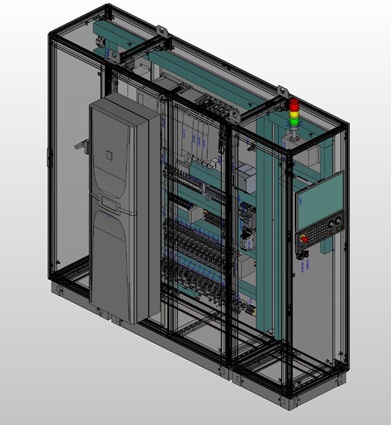

Проектирование и сборка электро-шкафа управления;
Проектирование и сборка пульта управления;

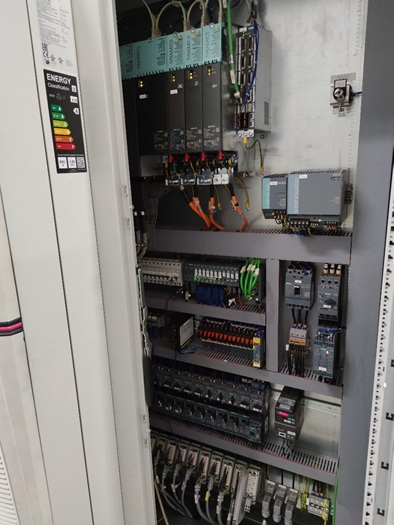

Поставка комплектного шкафа, пульта, управления и комплекта оборудования, устанавливаемого на станок для выполнения проекта;

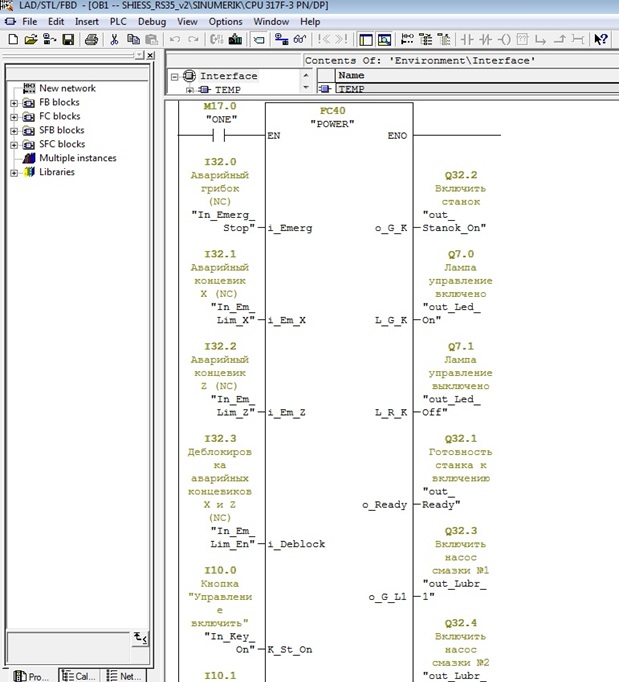

Разработка программы электро-автоматики управления станком с комментариями на русском языке;
Параметрирование СЧПУ, приводов, связи ЧПУ со специальным HMI;
Выполнение пуско-наладочных работ.
