Модернизация зубофрезерного станка Shiess Froriep RF40

Модернизация зубофрезерного станка Shiess Froriep RF40.

Задача: капитальный ремонт механики, изменение кинематики, установка ЧПУ SINUMERIK 840D sl, применение технологии для вращения планшайбы “Синхронные шпиндели”, для связки осей участвовавших в нарезании зуба - “Электронный редуктор”.

Разработка специального HMI для удобства работы без использования G-кодов. Разработка и изготовление новой гидростанции и гидросистем.

До модернизации станок не имел ЧПУ.

Июнь 2025 года – начало монтажных работ на станке.

Зона ответственности и выполненные работы ООО Гид Модерн:

Составление Спецификации комплектующих;
Проектирование электрической и монтажной схем, кабельного плана;

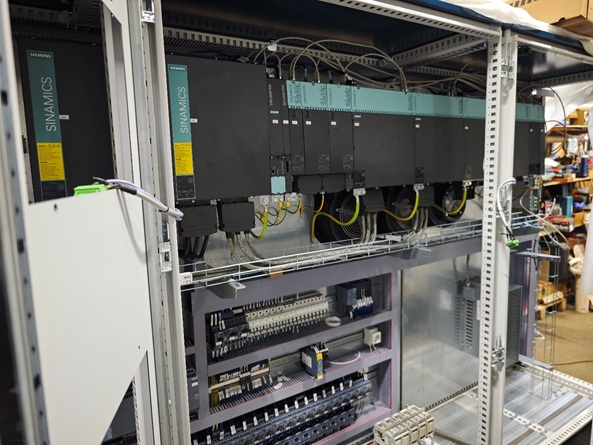

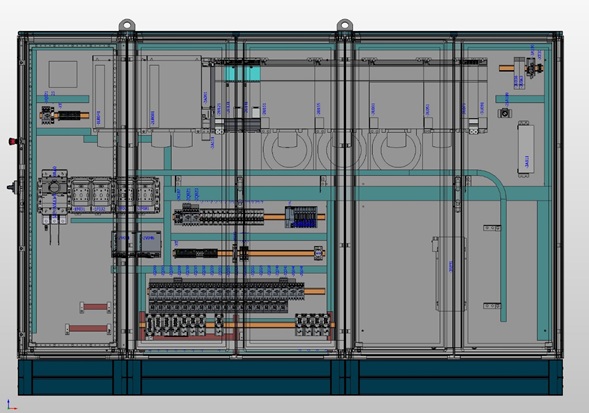

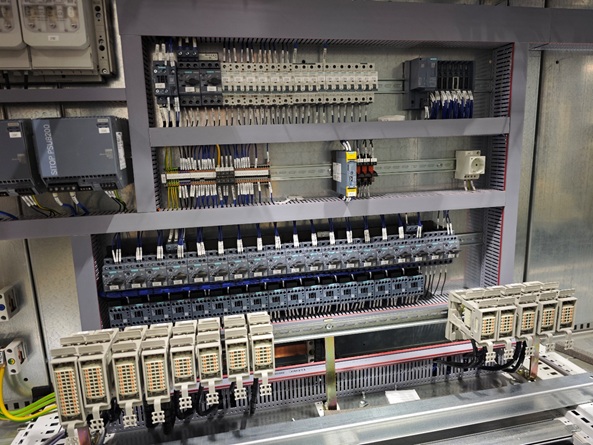

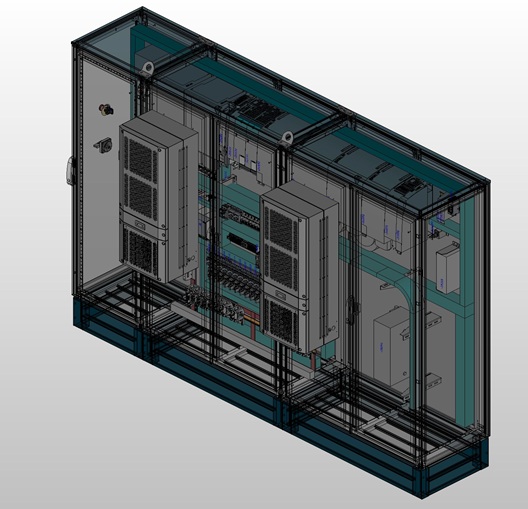

Проектирование и сборка электро-шкафа управления;
Проектирование и сборка пульта управления;
Поставка комплектного шкафа, пульта управления и комплекта оборудования, устанавливаемого на станок для выполнения проекта;
Разработка программы электро-автоматики управления станком с подробными комментариями на русском языке;
Установка преобразователей линейных и круговых перемещений FAGOR;
Монтаж электронных компонентов по станку;
Параметрирование СЧПУ, приводов, связи ЧПУ со специальным HMI.
Выполнение пуско-наладочных работ.
