Ремонт обрабатывающего центра Tos Kurim FRFQ300-VR

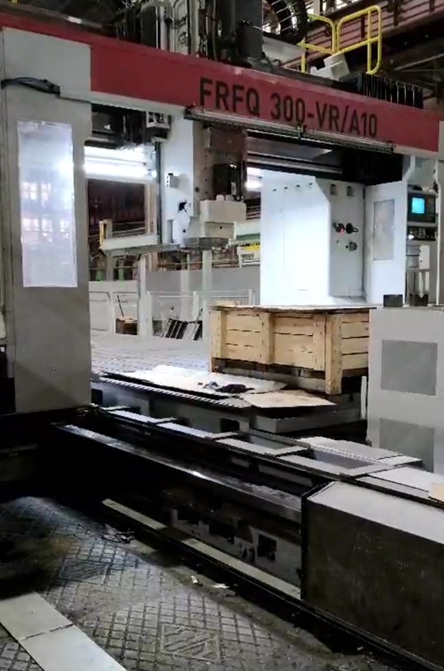

Пяти-осевой фрезерный обрабатывающий центр TOS KURIM FRFQ300-VR/A10 портального типа. Длина станка - 15252 мм
Ширина станка - 8884 мм Высота станка -5430 мм
Ход по оси X – 9000 мм.
Заказчик : Акционерное общество «Научно-производственная корпорация «Уралвагонзавод» имени Ф.Э. Дзержинского»
г. Нижний Тагил
Зона ответственности и выполненные работы ООО Гид Модерн:
- Демонтаж всех электрических компонентов, шкафа управления, пульта управления;
- Диагностика и дефектация модулей приводов, контроллера и других компонентов;
- Отмывка, диагностика и дефектация кабелей;

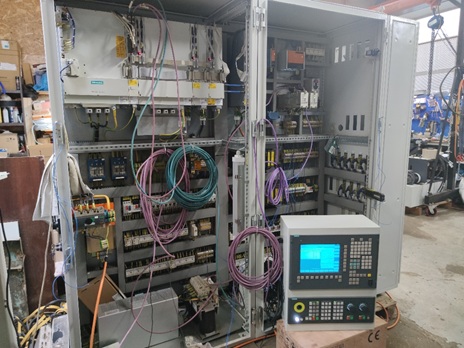

- Реставрация электро-шкафа управления, пульта управления и распределительных шкафов (песко-струйная очистка, покраска, замена фурнитуры, уплотнений, ремонт кондиционера). Реставрация шкафа производилась на территории ООО Гид Модерн.
- Поставка всех дефектных модулей и жизненно-важных модулей: установка новых модулей приводов, PCU50, OP, NCU и других компонентов. Старые годные модули – переданы заводу в резерв.
- Замена двигателя шпинделя 1PH7163 на новый 1PH8163
- Замена и монтаж преобразователей линейных перемещений на всех осях с HEIDEINHAIN на FAGOR, замена и монтаж датчика поворота головы с HEIDEINHAIN на FAGOR;
- Замена и монтаж всех концевых выключателей по станку и барьеров безопасности;
- Выполнение пункта ТЗ– снабдить комментариями на русском языке программу PLC, комментарии должны быть для всех функций, функциональных блоков, блоков данных, переменных, входов, выходов и т.д. т.к. исходника программы PLC не было и это затрудняло выполнение диагностики обслуживающим персоналом.

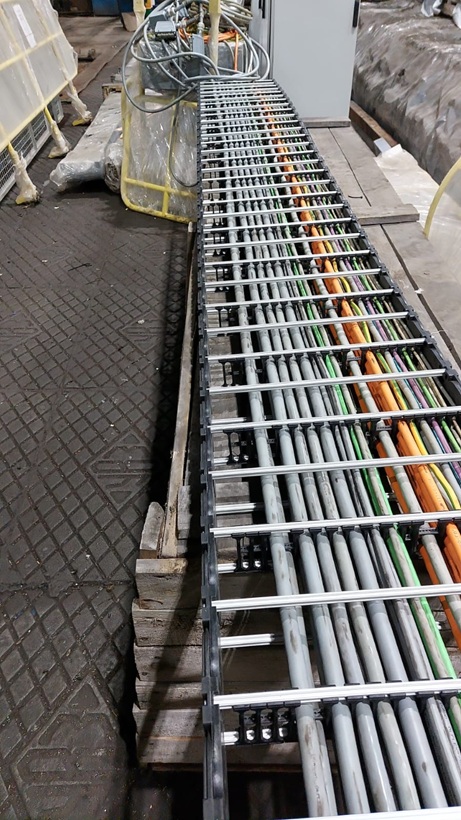

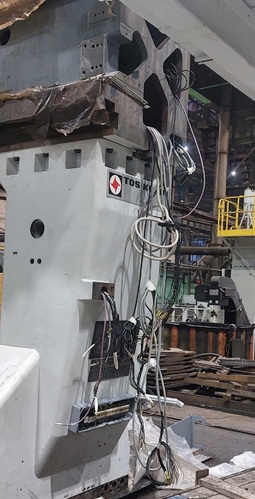

- Монтаж электро-шкафов, монтаж электрики по станку, поставка и монтаж новых подвижных траков
- Параметрирование СЧПУ, приводов, юстировка;
- Отладка автоматической смены инструмента;
- Отладка автоматической смены голов;
- Настройка пяти-осевой обработки и функции TRAORI;
- Сдача станка по тестовой детали.
